98 / 203
85
G
r
P
E
t
2
4
(3)
dove
è l'impedenza del vuoto (aria), P
t
è la potenza totale al connettore d'antenna, G
è il guadagno totale dell'antenna trasmittente e r è la distanza fra l'antenna e il punto
di misura. L'utilizzo di 3 differenti software di valutazione, presenti in Arpa Emilia
Romagna, che ha fornito risultati confrontabili, ha permesso di validare la consistenza
dei modelli utilizzati.
3.
CARATTERISTICHE DEL SITO DI MISURA E DELLE SORGENTI
Le misure di campo elettrico sono state eseguite in area urbana, presso un sito
installato su un tetto nella città di Bologna: due operatori sono presenti sullo stesso
palo, ciascuno con le proprie antenne su 3 settori. Il punto di misura è localizzato
sul lastrico solare di un edificio adiacente, distante 46.4 m dalla SRB, in visibilità
ottica con il sito in esame e abbastanza allineato con la direzione di emissione del 3°
settore di entrambi i gestori, i cui segnali risultano quindi predominanti rispetto agli
altri settori. La distanza fra il punto di misura e la SRB (sia sul piano orizzontale che
verticale) è stata rilevata tramite puntatore laser (
Laser Technology mod. Impulse
200 LR
); attraverso un processo di triangolazione, è stata identificata sulla mappa
l’esatta posizione del punto di misura per definirne l’azimuth, parametro essenziale
da impiegare nel modello di simulazione (Figura 1.1).

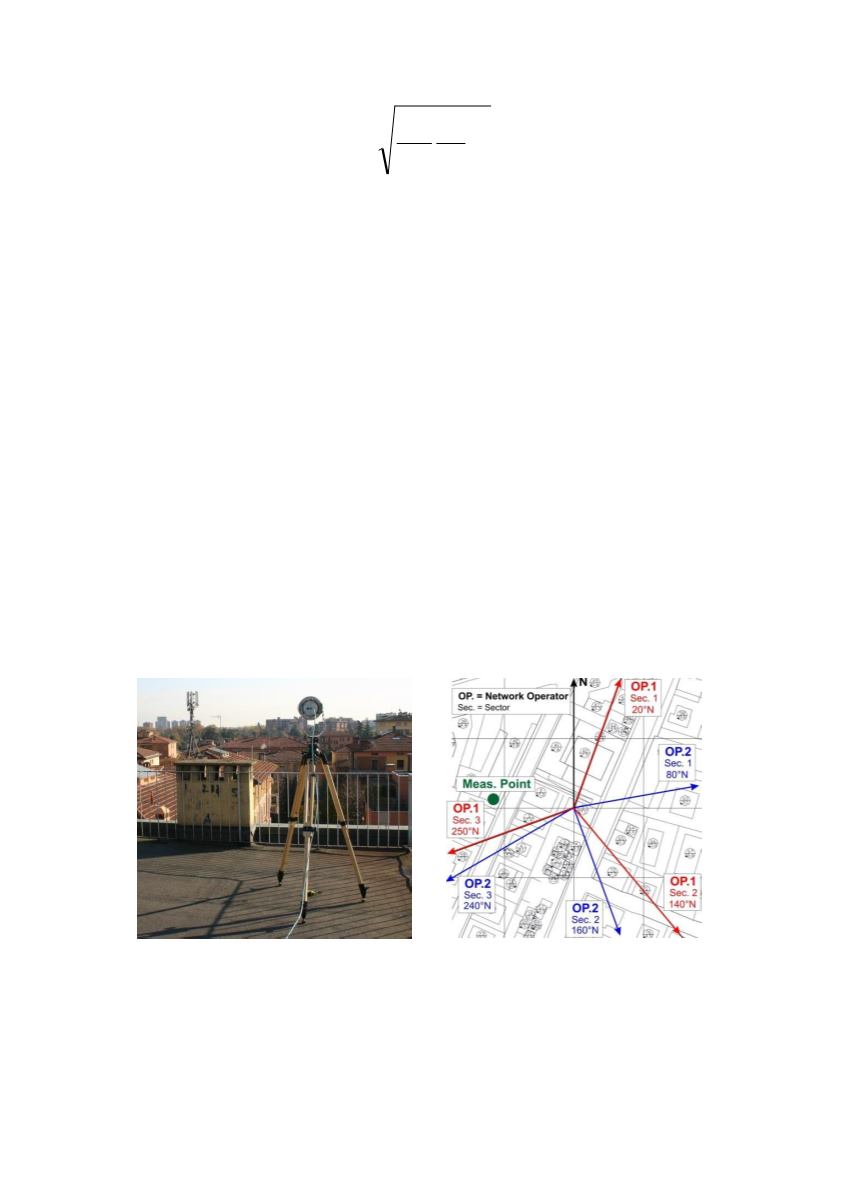

Figura 1.1 – Rappresentazione del sito di misura presso un lastrico solare di un
edificio nella città di Bologna e della SRB presente nelle sue vicinanze
Fonte ARPA Emilia Romagna
Sono stati quindi acquisiti dai due gestori i parametri della rete (ID della cella per
LTE e lo
scrambling code
per UMTS) relativi al 3° settore; la tecnologia LTE per
