97

Il

set

CS-B opera nel dominio della frequenza e si basa sull'uso dell'analizzatore di

spettro Agilent N9020A (20 Hz – 26.5 GHz); completano il

set

gli attenuatori BIRD

(10-20 dB), il cavo SUCOFLEX e l'antenna Horn AH SYSTEM Inc. SAS-571 (700 MHz

– 18 GHz).

Le misure sono state eseguite secondo quanto previsto dalla norma CEI 211-7/B,

utilizzando l’analizzatore di spettro in modalità “

pulse spectrum

”.

Gli spettri sono stati acquisiti posizionando l’antenna nelle due posizioni ortogonali, in

modalità

MaxHold

per circa 10’ per asse, al fine di acquisire un sufficiente numero di

campioni e ricostruire il valore di picco dell’impulso. Si è quindi effettuata la somma

quadratica dei valori acquisiti per i due assi verticale ed orizzontale e si è proceduto

al calcolo del valore medio.

Per entrambi i

set

, l’antenna di misura è stata posizionata su palo telescopico, in

dotazione a ciascun mezzo mobile, ad una quota dal piano carrabile pari ad 8 m,

altezza che ben realizza anche le condizioni di campo imperturbato previste dalla

norma CEI 211-7.

A completamento delle misure di campo elettrico sopra illustrati, sono stati eseguiti,

con strumentazione in dotazione ad Arpa Emilia Romagna – sezione di Reggio Emilia

(Fig. 1.3), rilievi di parametri geometrici e topografici come la distanza dei punti di

indagine dal radar, la relativa altezza verticale rispetto al centro elettrico della

sorgente e la terna di coordinate. Tali parametri sono stati utili a conferma delle

scelte localizzative effettuate, per l’individuazione preliminare delle elevazioni di

massimo segnale all’antenna ricevente e per eventuali confronti con simulazioni

previsionali.

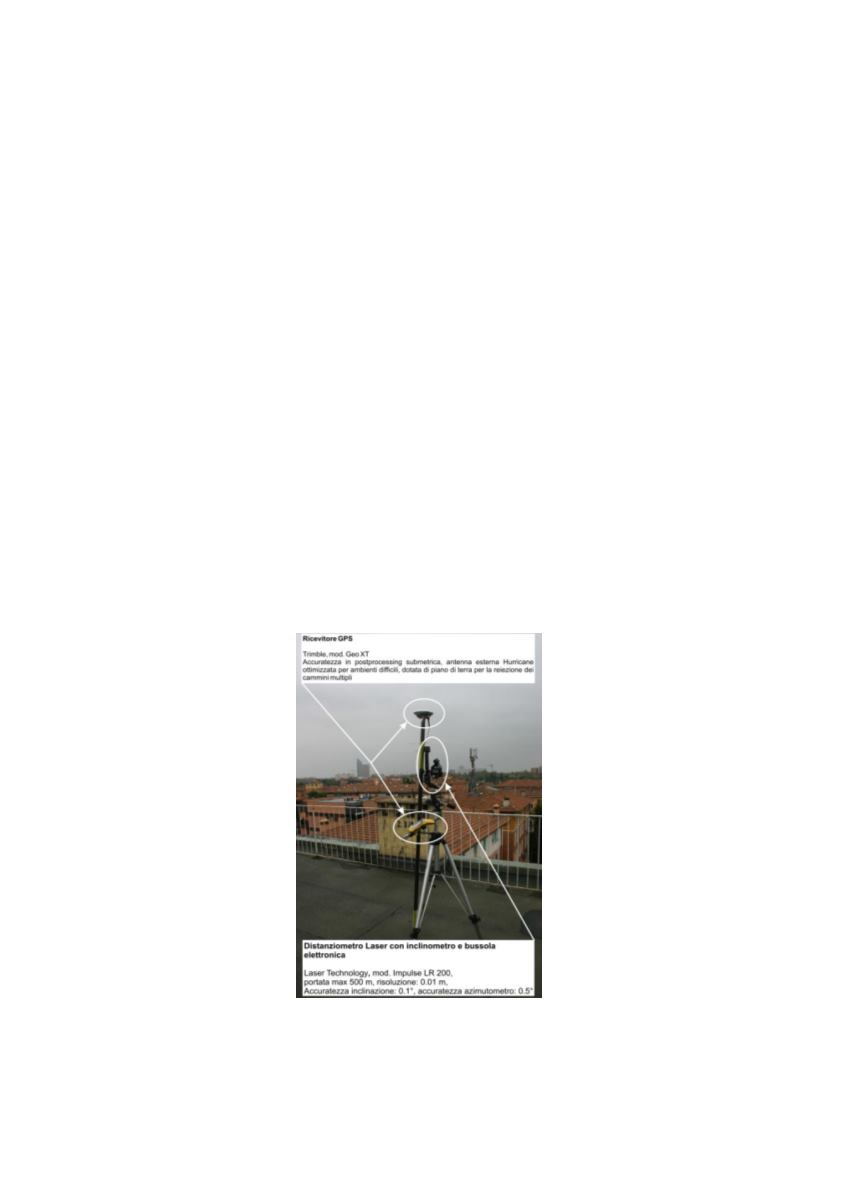

Figura 1.3 Strumentazione per i rilievi geometrici e topografici

Fonte ARPA Emilia Romagna
