1. MODALITÀ DI ESECUZIONE DELL’INDAGINE, SET DI ESERCIZIO DEL RADAR E

STRUMENTAZIONE DI MISURA

Il contesto di installazione del radar è quello della prima periferia di una grande città

con insediamenti industriali, commerciali e, nel caso di specie, fieristici che si

inseriscono in un contesto anche residenziale (Fig. 1.1).

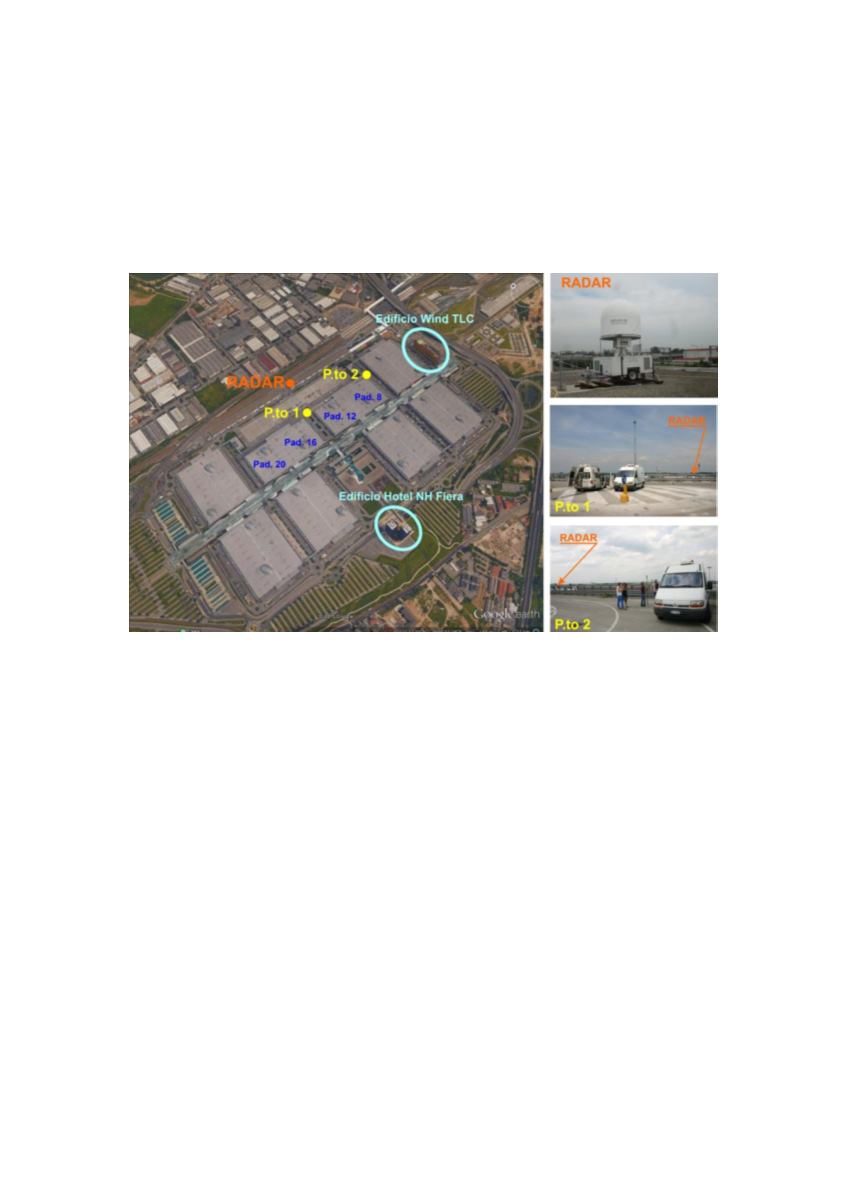

Figura 1.1 Sito radar e punti misura

Fonte ARPA Emilia Romagna e Google earth

Il radar è di tipo mobile/rilocabile e, attraverso una gru, è stato installato sulla

copertura piana di un capannone presente nell’area Fiera di Milano, adiacente al sito

EXPO.

Nelle prime scansioni dell’atmosfera, caratterizzate da basse elevazioni ed in

particolare quella d’inizio a +1.5°, il fascio primario di radiazione è in grado di

intercettare l’edificato circostante che si trova a maggiore altezza rispetto a quella

d’installazione.

Tale situazione, negli edifici di maggiore prossimità, ricorre in riferimento a porzioni

della costruzione che ospita i padiglioni 8-12-16 e 20 della Fiera. Per tale ragione, i

due punti di rilievo sono stati individuati nell’area sopraelevata destinata a parcheggi

auto collocati a lato dei suddetti padiglioni. Inoltre, i due punti sottendono, con

discreta approssimazione, direzioni lungo le quali, a maggiore distanza, si trovano gli

edifici più alti (Hotel NH Fiera e Palazzo Wind Telecomunicazioni in Fig. 1.1).

Il piano carrabile di entrambi i punti indagati si trova a circa 5 m sopra il centro

elettrico dell’antenna radar e le rispettive distanze sono risultate di 158 m

1) e

309 m

2), come evidenziato dai rilievi effettuati con distanziometro laser dotato

di inclinometro e GPS a precisione submetrica in post-elaborazione (Fig. 1.3).
