20

trasmettere potenze elevate; SF bassi possono quindi essere utilizzati all’interno

delle celle più piccole e a bassa mobilità;

con SF elevati, si hanno bassi

rate

, ma il codice è sufficientemente lungo da

proteggere il segnale trasmesso dall’interferenza e dagli effetti del canale radio;

solitamente la trasmissione richiede un basso valore di potenza.

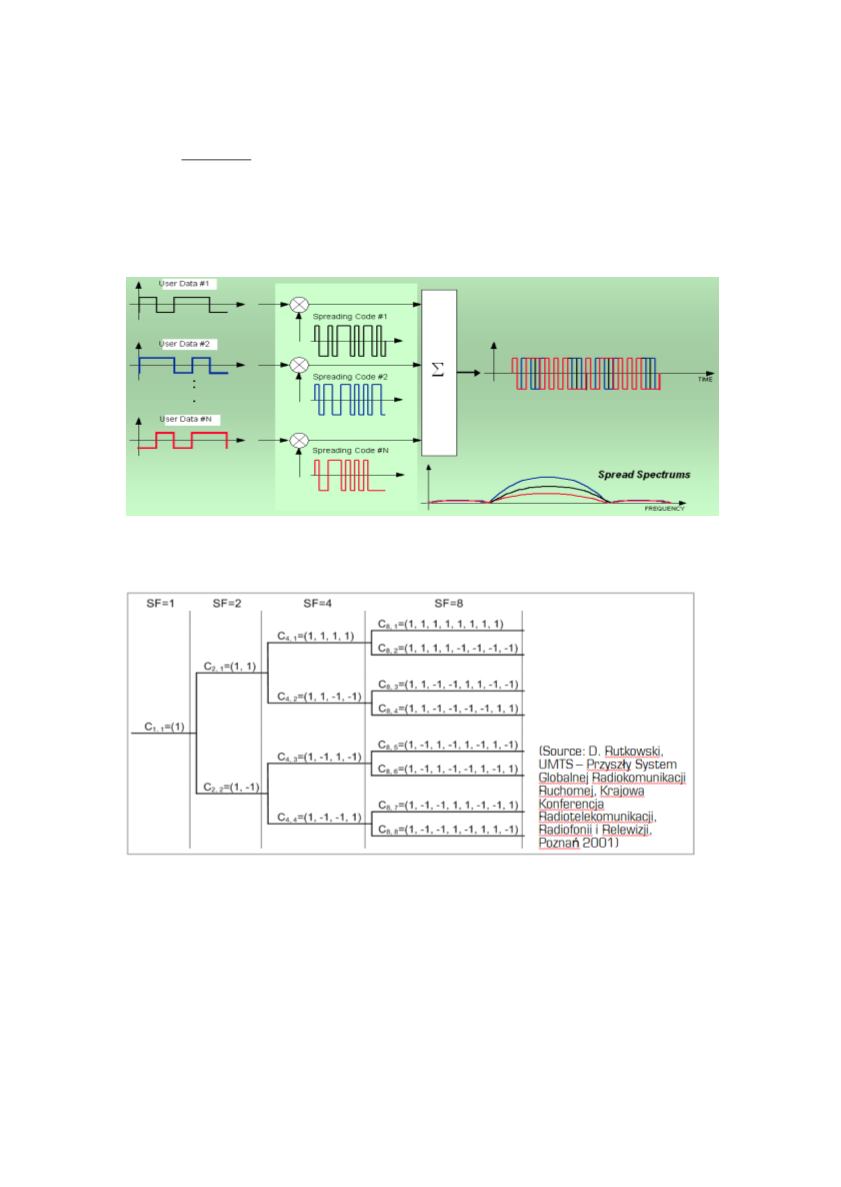

Figura 11 – Schema dello Spread Spectrum utilizzato per trasmettere diversi segnali

(user data 1, …) simultaneamente sulla stessa portante.

Fonte: siti WEB

Figura 12 – Albero di sequenze ortogonali (spreading code) con diversi SF.

Vediamo che legame ha tutto questo con la larghezza di banda e la potenza del

segnale. La Figura 13 fornisce un’utile descrizione del processo di

spreading

di un

segnale (rappresentato semplicemente attraverso i due spettri).

La codifica CDMA “diffonde” il segnale in una banda più ampia, ma il livello medio di

potenza del segnale ne viene notevolmente ridotto. Ciò perché il livello di energia dei

singoli Bit non varia con la codifica, e tale energia viene distribuita sui singoli Chip che

sono in quantità ben maggiore, quindi più bassa potenza per unità di banda (W/Hz).
