34 / 203
21

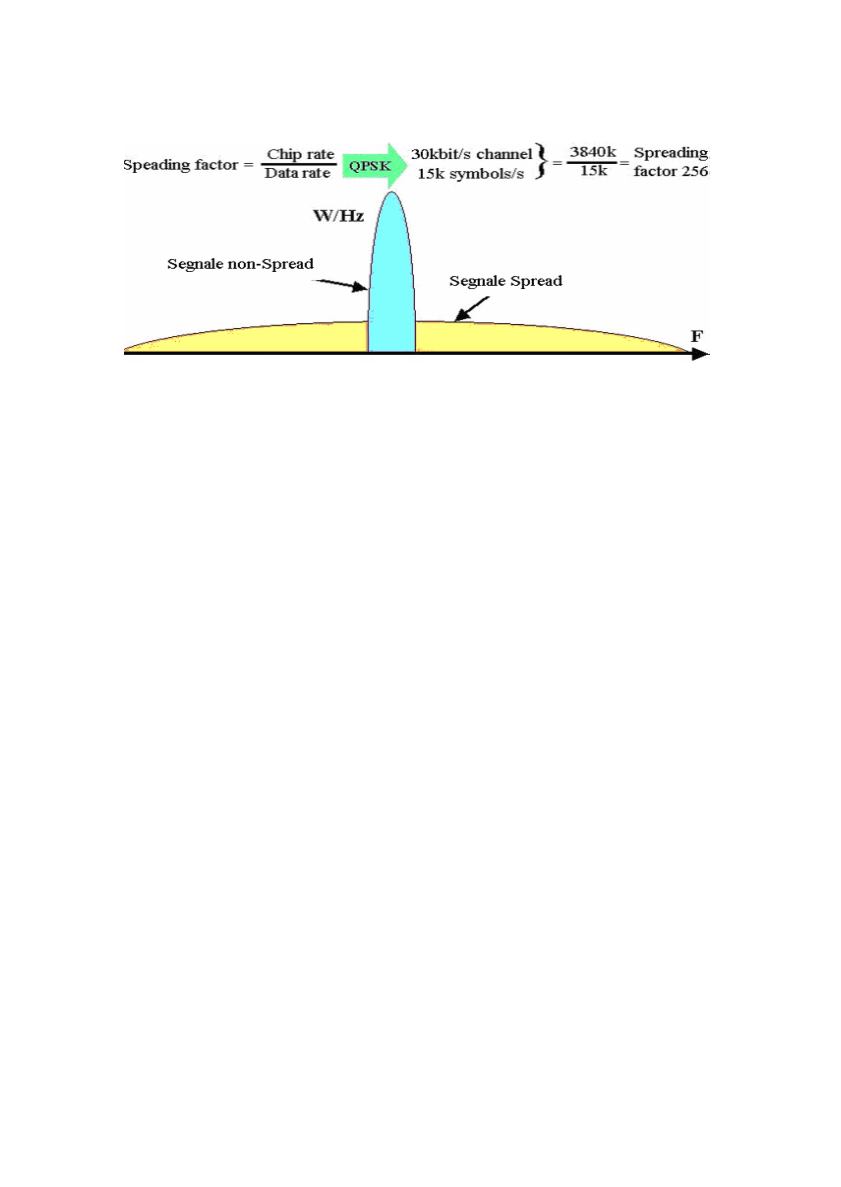

Figura 13 – Significato dello spread signal.
Fonte: siti WEB
Il codice utilizzato per distinguere tra loro trasmissioni WCDMA è ottenuto come il
prodotto di due tipi di codici:
Spreading
e
Scrambling
Codici di
spreading
sono utilizzati per distinguere trasmissioni che originano dalla
stessa sorgente, mentre codici di
scrambling
servono per distinguere tra loro
trasmissioni che originano da sorgenti diverse.
La trama UMTS (tempo-continua) ha durata di 10 ms (frame), ed è suddivisa in 15
timeslot
ciascuno della durata di 2560
chip
. La banda di frequenza associata a un
canale è 5 Mhz. La potenza è costante su ogni slot, mentre il
bit rate
di sorgente è
costante su ogni frame.
Nelle due direzioni di un collegamento UMTS vengono utilizzate differenti strutture di
canale: in
uplink
viene utilizzata una differente modalità di elaborazione dei segnali RF
rispetto al
downlink
oltre che valori differenti di SF.
Nel
downlink
, che utilizza una struttura di canale comune per controlli e dati, viene
utilizzata la modulazione quaternary phase shift keying (QPSK).
1.5
I SISTEMI DI QUARTA GENERAZIONE (4G)
I sistemi di quarta generazione, a differenza dei precedenti che si sono sviluppati a
seguito dell’introduzione di nuovi elementi tecnici (copertura a celle, digitale, banda
larga), vengono messi a punto più che altro per superare i limiti delle ultime versioni
3G sia in termini di connettività che di qualità dei servizi.
I principali requisiti da soddisfare, a questo punto, sono quelli di:
Alta efficienza spettrale
Elevato Data Rate di picco
Riduzione dei tempi di latenza
Flessibilità nella frequenza e nella larghezza di banda.
La rivoluzione del 4G, in pratica, sta nel fatto che la netta separazione tra
Access
Network
e
Core Network
, introdotta col 2G e che tanto ha facilitato l’evoluzione
“continua” e graduale dei sistemi precedenti, viene meno a causa della ri-
