27

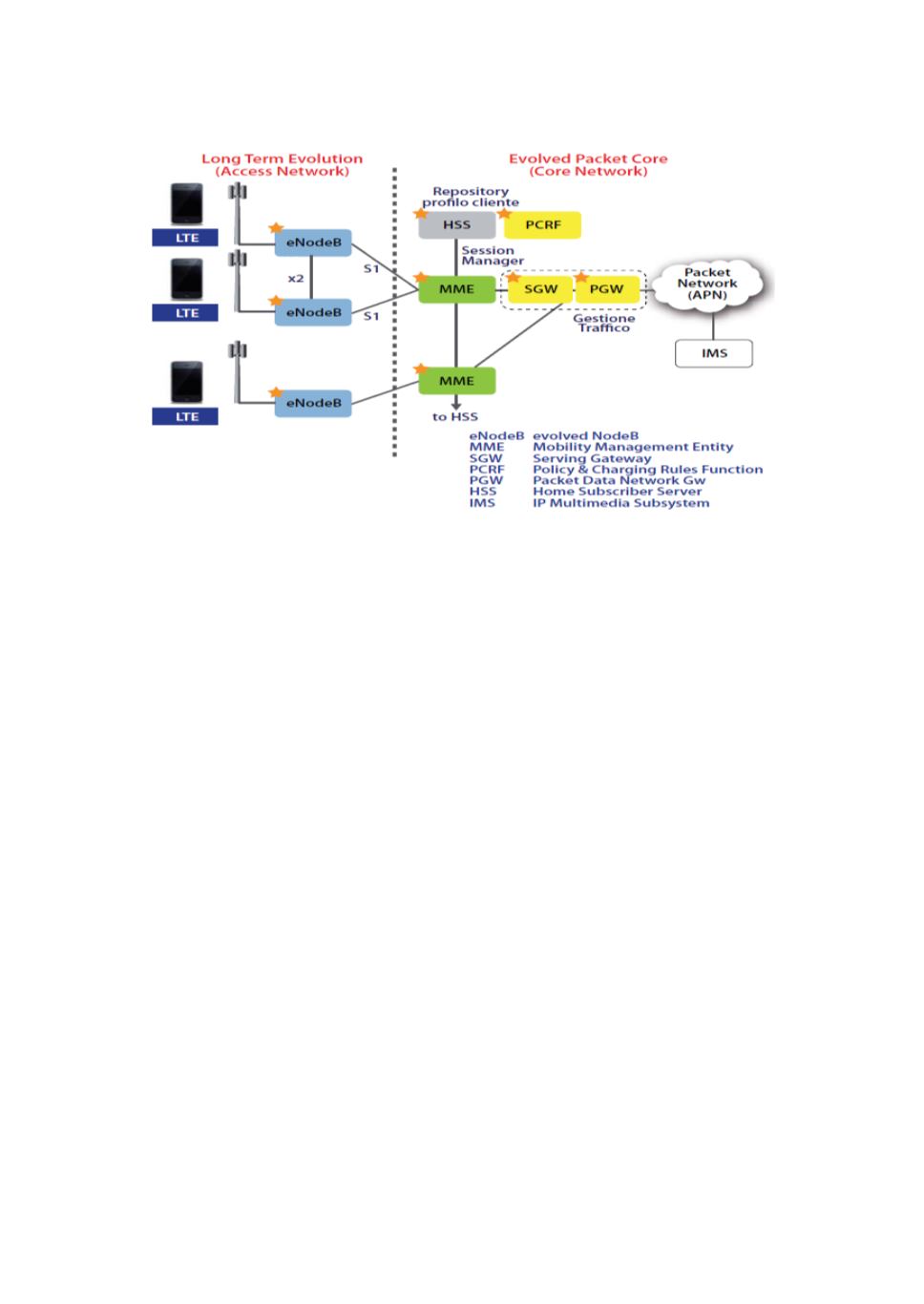

Figura 17 –Architettura di una rete EPS: dettagli dell’EPC.

Fonte: Semenzato P. et al., Easy LTE, Telecom Italia.

I principali nodi logici che costituiscono l’ EPC

sono:

Home Subscriber Server

(HSS): è il database che contiene tutte le

informazioni riguardanti l’utente, le informazioni relative alla sicurezza e allo

stato di registrazione presso i domini di rete e i servizi sottoscritti; effettua

l’autenticazione dell’utente mediante

l’Authentication Center

(AuC) che si

occupa di generare le chiavi per la cifratura dei dati e per la mutua

autenticazione dell’utente e della rete;

Il

Serving Gateway

(S-GW): è il nodo che fa da interfaccia tra la rete di

accesso E-UTRAN e le altre reti 3GPP (UMTS/GPRS), e si occupa anche della

gestione della mobilità tra un eNodeB e un altro;

Il

PDN Gateway

(P-GW): si occupa dell’assegnazione degli indirizzi IP agli UE e

della gestione dei flussi informativi, in conformità a specifiche di QoS;

Mobility Management Entity

(MME): è il principale nodo di controllo della

core

network

CN. Gestisce la segnalazione tra UE e CN e si occupa delle procedure

d’instaurazione della connessione per un terminale che si connette per la

prima volta alla rete. Inoltre tiene traccia della posizione del terminale mobile,

gestisce le operazioni di

paging

e si occupa dell’assegnazione delle identità

temporanee ai singoli UE;

Policy Control and Charging Rules Function

(PCRF). È il nodo responsabile del

controllo del QoS;

Inoltre l'EPC è collegato alle reti esterne, che possono includere l'IP

Multimedia

Nucleo Network Subsystem

(IMS).

Per quanto riguarda il PCRF e la gestione del QoS, come già per l’UMTS, anche in LTE

si ha la possibilità di effettuare connessioni con diverse qualità di servizio (QoS).
