33

Un RB ha quindi un’occupazione di banda di 180 kHz, ed un occupazione temporale

minima pari a 1

slot

(0.5ms) all’interno del quale sono trasmessi 7 simboli.

In ogni RB sono contenuti 84 Resource Elements (RE) = Unità minima per

l’allocazione dei dati e il controllo di potenza.

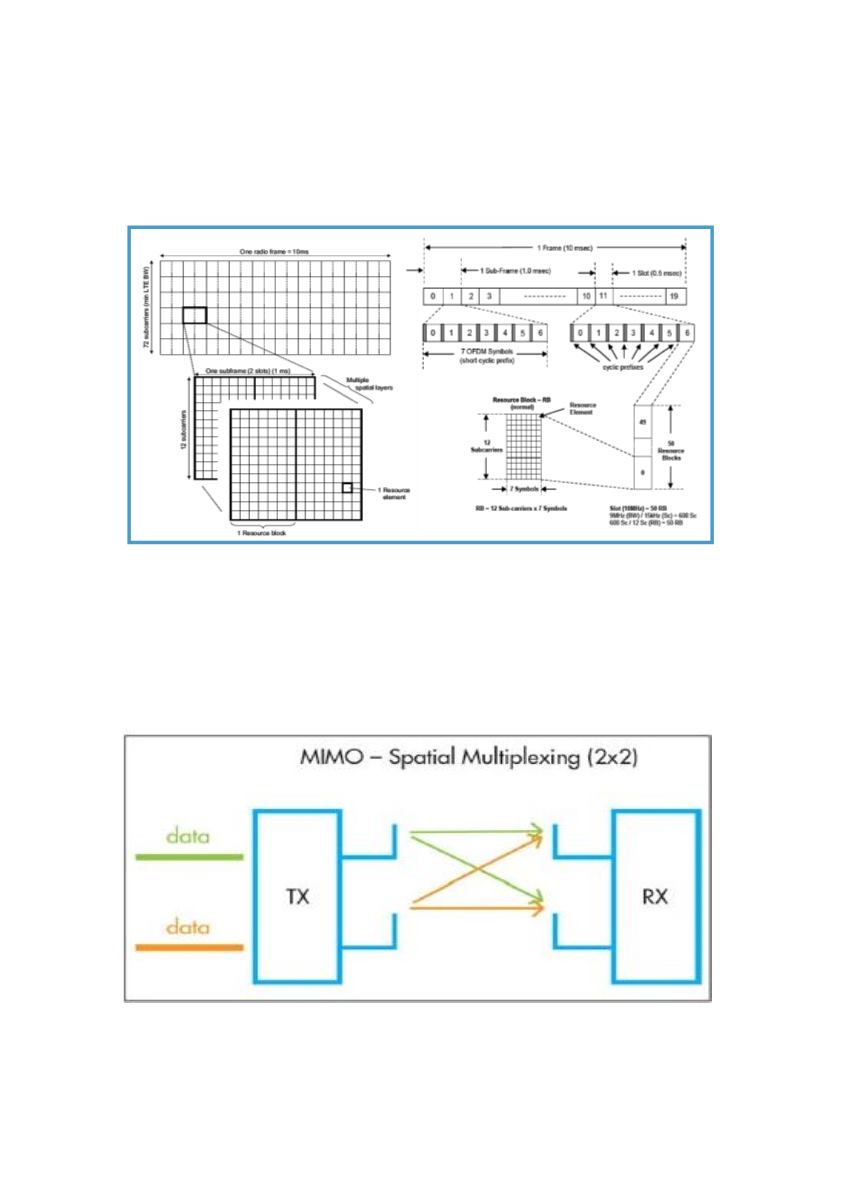

Figura 22 - Struttura a griglia tempo-frequenza del Frame radio

Fonte: siti WEB

Per ottenere migliori prestazioni in termini di

data-rate

complessivo del sistema di

trasmissione, viene utilizzata la tecnica MIMO (

Multiple Input Multiple Output

). In

pratica si utilizzano sistemi di antenne multiple, N connesse al nodo e M al terminale.

Figura 23 - Esempio MIMO 2x2. uso di due antenne multiple, raddoppio (teorico, in

condizioni ideali) del data-rate.

Fonte: siti WEB
