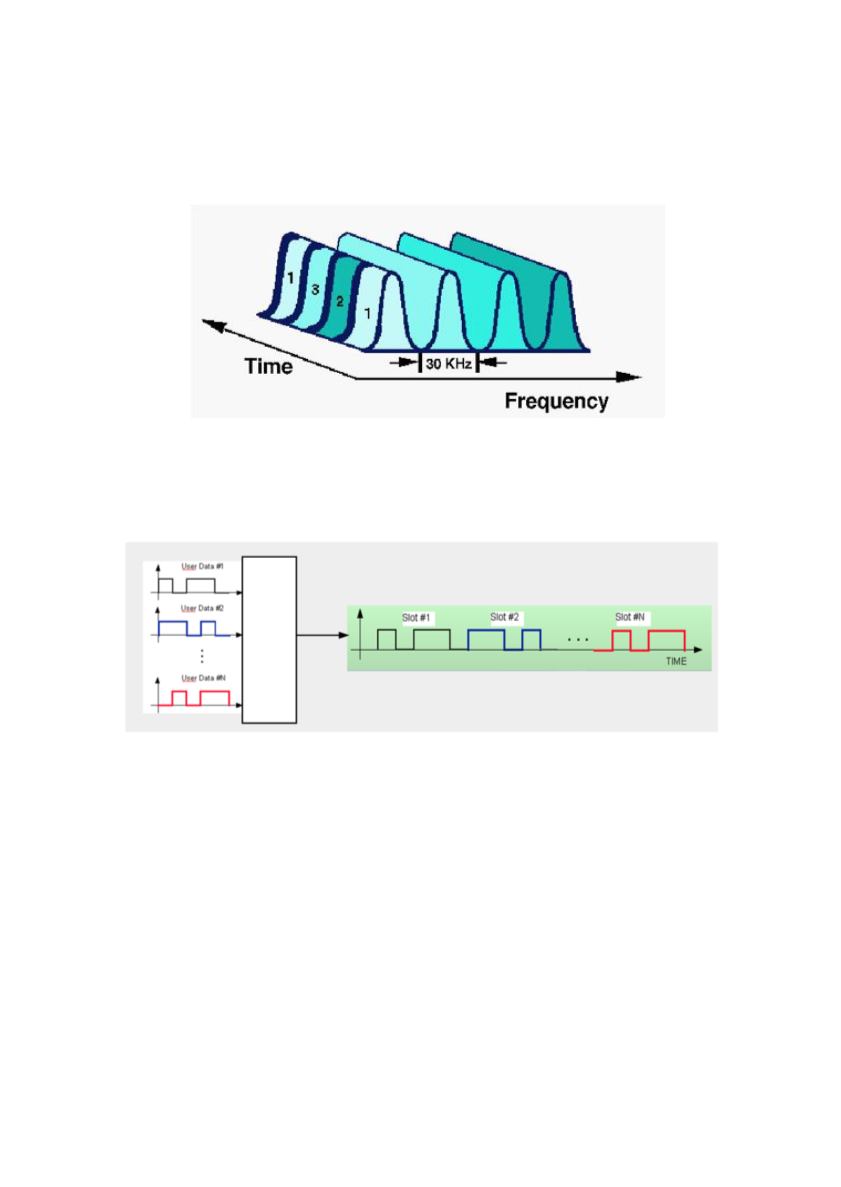

Figura 3 – Esempio di tecnica di accesso mista FDMA/TDMA con 30 kHz di singolo
canale e tre timeslot. In realtà, nel segnale GSM, il canale è di 200 kHz e i timeslot
sono 8 nella modalità originaria full-rate, e 16 nella modalità half-rate, introdotta in
un secondo momento per aumentare la capacità delle celle soggette a fenomeni di
congestione solo a determinati orari.
Fonte: siti WEB
Figura 4 – Schema della TDMA in cui N utenti utilizzano la stessa portante in slot
temporali diversi (TDMA).
Fonte: siti WEB
Il sistema GSM disponeva di 124 canali (portanti) FDM nella parte originaria dello
spettro (banda 900) più 50 nella parte estesa e 374 canali nella banda 1800.
Di questi, alcuni sono dediti al trasporto delle informazioni di fonia e dati e sono
denominati canali di traffico TCH (
Traffic Channels
), mentre altri sono dedicati allo
scambio delle informazioni di servizio, chiamati canali di controllo e segnalazione e
indicati genericamente come CCH (Control Channels).
Tutti i canali, indipendentemente dalla banda 900 o 1800, sono identificati in modo
univoco grazie ad un sistema di numerazione assoluto, l’ARFCN (
Absolute Radio
Frequency Channel Nymber
). Ogni BTS dispone di un certo numero Nc di portanti,
diverse da quelle delle celle adiacenti, avendo quindi una disponibilità complessiva di
canali pari a (Nc x 8). Tra queste portanti, ve ne è una (BCCH) sempre attiva alla
