1.4.2 IL SISTEMA GSM: ARCHITETTURA DELLA RETE
In Figura 2 è riportata una descrizione di massima dell’architettura del sistema, in cui
sono evidenziate le parti essenziali che lo compongono con le relative denominazioni
“universali”.
Si introducono, in ben due parti, due distinzioni che si riveleranno vincenti nel favorire
lo sviluppo dei sistemi successivi: da una parte, nell’architettura del sistema si
“autodefinisce” la separazione della rete in sottosistema di “accesso” BSS (
Base
Station Subsystem o Access Subsystem
) e sottosistema di gestione dei dati e degli
archivi (
Core Network Subsystem
), dall’altra, si introduce volutamente una netta
distinzione tra il dispositivo radiomobile e i dati dell'abbonato.
Il dispositivo radiomobile ad uso dell’utente, infatti, MS (
Mobile Station
), è costituito
da un terminale mobile (ME –
Mobile Equipment
) e da una SIM (
Subscriber Identity
Module
) card, portabile, che contiene le informazioni dell’abbonato.

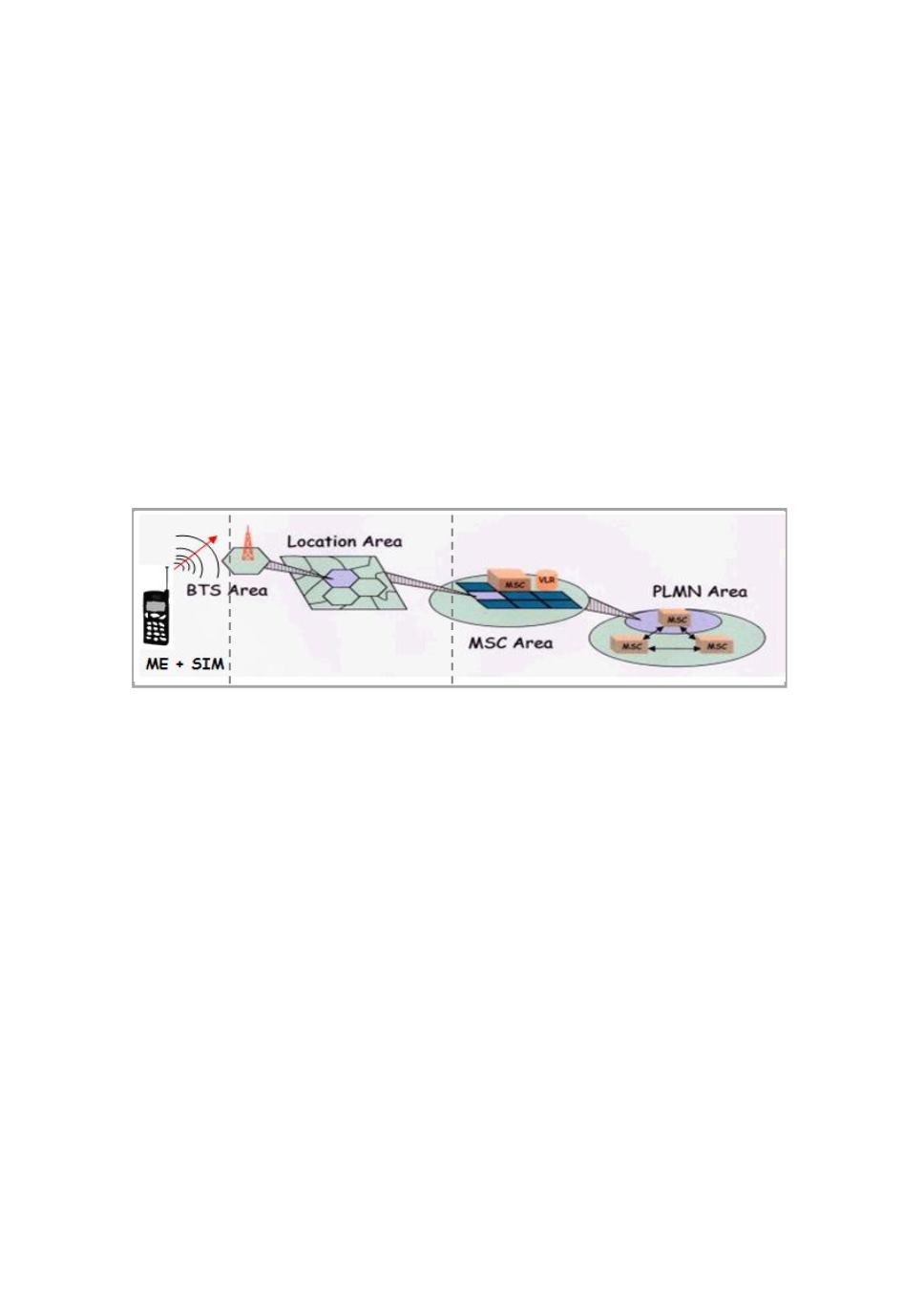

Figura 2 – Architettura di rete GSM: schema base dell’interfaccia radio di
trasmissione, cioè della rete di accesso, che precede il core-network vero e proprio.
Fonte: Vecchia P, Ardoino L, Barbieri E, Analisi Della Potenza Emessa Da Telefoni Cellulari In
Condizioni Reali Di Esercizio, - XXXII Congresso AIRP, Sett 2003, Giovinazzo (BA)
L’area coperta dal servizio è divisa in celle contigue (in realtà nella maggior parte
delle aree, soprattutto urbane, è stata realizzata una certa sovrapposizione allo scopo
di evitare “buchi” e di aumentare la capacità complessiva dell’area).
Ogni cella è servita da una stazione ricetrasmittente o stazione radiobase BTS (
Base
Transceiver Station
), che effettua la connessione tra il dispositivo MS ed il resto della
rete. Un gruppo di BTS costituisce un
cluster
controllato da una BSC (
Base Station
Controller
), che controlla la gestione e l’assegnazione dei canali e la funzione di
handover
(il cambio di cella quando l’utente è in movimento). Un gruppo di BSC è
gestito da una centrale di commutazione MSC (
Mobile Switching Center
) che
costituisce il cuore del sistema radiocellulare (
Core Network
): essa è responsabile
dell'indirizzamento delle chiamate (dalla fonte alla loro destinazione) ed agisce come
interfaccia tra la rete GSM e le reti pubbliche di telefonia e dati; naturalmente, può
anche essere collegato ad altri MSC sulla stesa rete e/o su altre reti GSM.
Fanno parte del
core-network
, oltre all’ MSC, l’ HLR (
Home Location Register
) che
contiene i dati relativi agli utenti di un gestore, l’ AUC (
Authentication Center
) che
fornisce i codici per l'autenticazione e per la cifratura, il VLR (
Visitor Location
(BSC)
Core
Network Subsystem
“Access” Subsystem
